托利多稱重模塊的安裝調試

EY3廣州南創電子科技有限公司
托利多稱重模塊的種類及適用范圍：EY3廣州南創電子科技有限公司
種類                                                              適用范圍EY3廣州南創電子科技有限公司
GW                                                              大噸位適用側向力較小靜載荷稱重場合EY3廣州南創電子科技有限公司
FW靜載模塊                                               適用側向力較小靜載荷稱重場合EY3廣州南創電子科技有限公司
FWC不銹鋼靜載模塊                               適用側向力較小靜載荷稱重場合EY3廣州南創電子科技有限公司
UW不銹鋼稱重模塊                                 適用側向力較小靜載荷稱重場合 EY3廣州南創電子科技有限公司
CW動載模塊                                             適用于承受水平作用力的機械裝置 EY3廣州南創電子科技有限公司
靜載模塊組合方式EY3廣州南創電子科技有限公司
在一種稱重系統中有兩種組合EY3廣州南創電子科技有限公司
1）四件套：一只固定式，一只半浮動，兩只全浮動式模塊。EY3廣州南創電子科技有限公司
2）三件套：一只固定式，一只半浮動，一只全浮動式模塊。EY3廣州南創電子科技有限公司

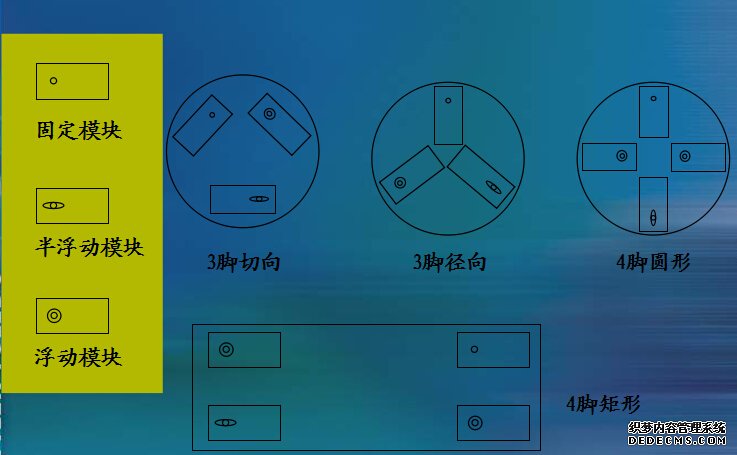

靜載模塊的安裝示意圖EY3廣州南創電子科技有限公司
EY3廣州南創電子科技有限公司
EY3廣州南創電子科技有限公司
FW/FWC稱重模塊安裝要求EY3廣州南創電子科技有限公司
1、每一個稱重模塊的安裝基礎的平面度應該在0.3mm以內.EY3廣州南創電子科技有限公司
2、各個模塊基礎應在同一水平面內,其平面要求在0.3mm之間.EY3廣州南創電子科技有限公司
3、與稱重模塊連接的支撐面的平面度應在0.3mm以內.EY3廣州南創電子科技有限公司
4、各個支撐面應在同一水平面內,其平面要求在0.3mm之間.EY3廣州南創電子科技有限公司
5、半浮動模塊的安裝位置應盡量遠離固定式模塊.EY3廣州南創電子科技有限公司
        三只稱重模塊安裝,其相互夾角為120°.EY3廣州南創電子科技有限公司
        四只稱重模塊安裝,安裝固定式模塊的位置,其對角上安裝半浮動模塊.EY3廣州南創電子科技有限公司
6、模塊與基礎及支撐面的連接可以用螺栓連接或者焊接.EY3廣州南創電子科技有限公司
        如果是焊接應注意焊機的接地.EY3廣州南創電子科技有限公司
        當模塊底板與基礎焊接時,焊機應在基礎上接地,當模塊與支撐面焊接時,焊機應在支撐面上接地.EY3廣州南創電子科技有限公司
7、稱重模塊安裝完成后.EY3廣州南創電子科技有限公司
        應將稱重模塊尾部的支撐螺桿頂部的螺母松開.EY3廣州南創電子科技有限公司
        使定位圈離開上支撐板.EY3廣州南創電子科技有限公司
FW/FWC稱重模塊電器安裝EY3廣州南創電子科技有限公司
1、固定接線盒靠近稱重模塊.EY3廣州南創電子科技有限公司
2、將模塊信號線接進接線盒.EY3廣州南創電子科技有限公司
3、將儀表固定到指定位置.EY3廣州南創電子科技有限公司
4、將總電纜從接線盒接至儀表EY3廣州南創電子科技有限公司
5、接線要牢固EY3廣州南創電子科技有限公司
6、接線色表EY3廣州南創電子科技有限公司
CW系列動載稱重模塊安裝EY3廣州南創電子科技有限公司
1、安裝時,先準備好安裝基礎,秤體需支撐良好,以免在載荷作用下支撐向外伸展.EY3廣州南創電子科技有限公司
2、如果模塊是安裝在水泥地面上,必須先固定好底板,然后在把頂板安裝到位.EY3廣州南創電子科技有限公司
3、安裝時為確保頂板和傳感器間三個方向的間隙均符合圖紙要求,必須使用專用工具.(限位間隙不可調).EY3廣州南創電子科技有限公司
4、將秤體安放在模塊上.EY3廣州南創電子科技有限公司
5、調整每個模塊的安裝底板和模塊底板的水平. 確保頂板已撐住秤體,需要時可在連接 件上加裝墊塊,如果墊塊大于3mm,應在模塊的頂板上加墊塊.EY3廣州南創電子科技有限公司
6、分別將頂板和底板焊接或用緊固件連接到秤體和基礎上.在焊接前應蓋住傳感器,免焊接飛濺物的高溫使傳感器金屬退火.EY3廣州南創電子科技有限公司
7、在頂板、底板固定到位后,吊起秤體(50mm-80mm),取出對位工具,換上連接件,同時用螺栓將襯板固定道頂板上,蓋住頂板上的小孔,然后放下秤體。EY3廣州南創電子科技有限公司
