【廣州★南創】：專業提供稱重給煤機技術規范各傳感器型號及配件,電話：020-82303306,稱重給煤機主要應用范圍及技術參數介紹。為用戶生產的科學管理提供了強有力的保證。8BA廣州南創電子科技有限公司

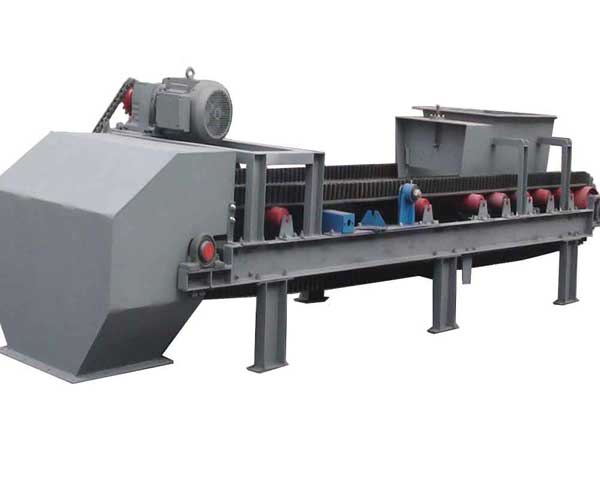

NJGC耐壓式稱重給煤機工作原理:8BA廣州南創電子科技有限公司
    給煤機利用膠帶拖動原煤運行，當原煤從煤倉被膠帶拖出后，在膠帶的帶動下，靠自重與膠帶之間的摩擦力平衡地向前移動，從而實現連續、均勻地給煤。 8BA廣州南創電子科技有限公司
    在輸送膠帶的下方，安裝有稱重托輥、稱重橋架、稱重傳感器，裝有稱重傳感器的稱重橋架安裝于輸送機的縱梁上，稱重橋架支承著稱重托輥，以檢測皮帶上的物料重量并產生一個正比于皮帶載荷的電信號，送給稱重顯示儀表。8BA廣州南創電子科技有限公司

地   址：廣州市天河區中山大道中268號天河廣場天福閣10F室8BA廣州南創電子科技有限公司
電話：020-82303306      FAX：020-823035118BA廣州南創電子科技有限公司
Q    Q：28535728108BA廣州南創電子科技有限公司
企業郵箱：sales1@nchtech.com8BA廣州南創電子科技有限公司
網   址：http://www.008pifa.com.cn8BA廣州南創電子科技有限公司
8BA廣州南創電子科技有限公司
    連接在滾筒上的速度給煤機稱重傳感器，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重顯示儀表接收稱重傳感器與速度傳感器這兩種信號后，通過放大、整形、A/D轉換處理與積分運算，在儀表的顯示器上顯示出輸送原煤的累計量和瞬時量。8BA廣州南創電子科技有限公司
    給煤機內部的溫度傳感器，用于對高溫進行在線檢測，當機內溫度高于設定值時，電控系統將會接收到溫度傳感器的報警輸出信號，并執行電機與閘門的快速關斷指令，以閉合通道，截斷料流，達到保護系統設備的目的。8BA廣州南創電子科技有限公司

　　一、給煤機稱重傳感器電阻應變片8BA廣州南創電子科技有限公司

　　電阻應變片是把一根電阻絲機械的分布在一塊有機材料制成的基底上，即成為一片應變片。他的一個重要參數是靈敏系數K。我們來介紹一下它的意義。8BA廣州南創電子科技有限公司

　　設有一個金屬電阻絲，其長度為L，橫截面是半徑為r的圓形，其面積記作S，其電阻率記作ρ，這種材料的泊松系數是μ。當這根電阻絲未受外力作用時，它的電阻值為R：8BA廣州南創電子科技有限公司

　　R = ρL/S(Ω) (2—1)8BA廣州南創電子科技有限公司

　　當他的兩端受F力作用時，將會伸長，也就是說產生變形。設其伸長ΔL，其橫截面積則縮小，即它的截面圓半徑減少Δr。此外，還可用實驗證明，此金屬電阻絲在變形后，電阻率也會有所改變，記作Δρ。8BA廣州南創電子科技有限公司

　　對式(2--1)求全微分，即求出電阻絲伸長后，他的電阻值改變了多少。我們有：8BA廣州南創電子科技有限公司
　　ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2)8BA廣州南創電子科技有限公司
　　用式(2--1)去除式(2--2)得到8BA廣州南創電子科技有限公司
　　ΔR/R = Δρ/ρ + ΔL/L – ΔS/S (2—3)8BA廣州南創電子科技有限公司
　　另外，我們知道導線的橫截面積S = πr2，則 Δs = 2πr*Δr，所以8BA廣州南創電子科技有限公司
　　ΔS/S = 2Δr/r (2—4)8BA廣州南創電子科技有限公司
　　從材料力學我們知道8BA廣州南創電子科技有限公司
　　Δr/r = -μΔL/L (2—5)8BA廣州南創電子科技有限公司
　　其中，負號表示伸長時，半徑方向是縮小的。μ是表示材料橫向效應泊松系數。把式(2—4)(2—5)代入(2--3)，有 　　ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L =(1 + 2μ(Δρ/ρ)/(ΔL/L))*ΔL/L = K *ΔL/L (2--6)8BA廣州南創電子科技有限公司
　　給煤機稱重傳感器其中8BA廣州南創電子科技有限公司
　　K = 1 + 2μ +(Δρ/ρ)/(ΔL/L) (2--7)8BA廣州南創電子科技有限公司
　　式(2--6))說明了電阻應變片的電阻變化率(電阻相對變化)和電阻絲伸長率(長度相對變化)之間的關系。8BA廣州南創電子科技有限公司

　　需要說明的是：靈敏度系數K值的大小是由制作金屬電阻絲材料的性質決定的一個常數，它和應變片的形狀、尺寸大小無關，不同的材料的K值一般在1.7—3.6之間;其次K值是一個無因次量，即它沒有量綱。8BA廣州南創電子科技有限公司

　　在材料力學中ΔL/L稱作為應變，記作ε，用它來表示彈性往往顯得太大，很不方便8BA廣州南創電子科技有限公司

　　常常把它的百萬分之一作為單位，記作με。這樣，式(2--6)常寫作： ΔR/R = Kε (2—8)8BA廣州南創電子科技有限公司

　　二、給煤機稱重傳感器彈性體的原理8BA廣州南創電子科技有限公司

　　彈性體是一個有特殊形狀的結構件。它的功能有兩個，首先是它承受稱重傳感器所受的外力，對外力產生反作用力，達到相對靜平衡;其次，它要產生一個高品質的應變場(區)，使粘貼在此區的電阻應變片比較理想的完成應變棗電信號的轉換任務。8BA廣州南創電子科技有限公司

　　以托利多公司的SB系列稱重傳感器的彈性體為例，來介紹一下其中的應力分布。8BA廣州南創電子科技有限公司

　　設有一帶有肓孔的長方體懸臂梁。8BA廣州南創電子科技有限公司

　　肓孔底部中心是承受純剪應力，但其上、下部分將會出現拉伸和壓縮應力。主應力方向一為拉神，一為壓縮，若把應變片貼在這里，則應變片上半部將受拉伸而阻值增加，而應變片的下半部將受壓縮，阻值減少。下面列出肓孔底部中心點的應變表達式，而不再推導。8BA廣州南創電子科技有限公司

　　ε = (3Q(1+μ)/2Eb)*(B(H2-h2)+bh2)/ (B(H3-h3)+bh3) (2--9)8BA廣州南創電子科技有限公司
　　其中：Q--截面上的剪力;E--揚氏模量：μ—泊松系數;B、b、H、h—為梁的幾何尺寸。8BA廣州南創電子科技有限公司

　　給煤機稱重傳感器需要說明的是，上面分析的應力狀態均是“局部”情況，而應變片實際感受的是“平均”狀態。8BA廣州南創電子科技有限公司
NJGC耐壓式稱重給煤機設備組成：8BA廣州南創電子科技有限公司
    主要由封閉箱體、輸送系統、清掃系統、計量系統、溫控等保護系統、電動或者氣動閘門與電器控制系統組成，并可根據用戶要求擴展。8BA廣州南創電子科技有限公司
NJGC耐壓式稱重給煤機概述: 8BA廣州南創電子科技有限公司
    NJGC耐壓式全封閉稱重給煤機主要應用于火力發電廠循環流化床鍋爐制粉系統中，是耐壓、節能、環保型的稱重式給煤機，在全封閉狀態下不僅可以均勻，連續地輸煤，而且可能進行分爐計量，是實現正平衡計算煤耗和分班考核的理想設備。8BA廣州南創電子科技有限公司
