DBZ-2型稱重變送器使用

DBZ-2型稱重變送器使用說明書 t3E廣州南創電子科技有限公司

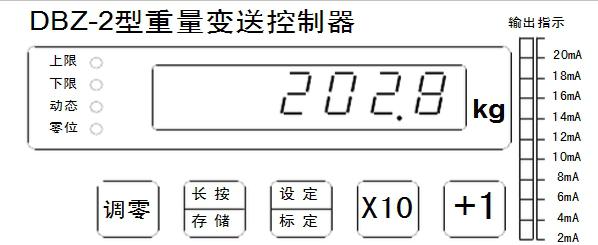

1．前后面板布置、安裝及接線  DBZ-2型稱重變送控制器盤裝式前后面板布置示意圖t3E廣州南創電子科技有限公司

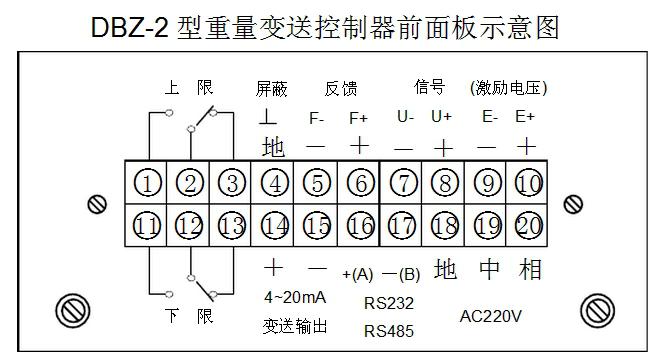

DBZ-2型稱重變送控制器后面板布置及接線圖 t3E廣州南創電子科技有限公司
 t3E廣州南創電子科技有限公司
t3E廣州南創電子科技有限公司
2．主要技術指標 t3E廣州南創電子科技有限公司
DBZ-2型稱重變送控制器的技術性能符合GB/T7724-1999《稱重顯示控制器》規定的中準確度等級的3級標準。 2.1  稱量性能的基本技術指標 t3E廣州南創電子科技有限公司
2.1.1  示值非線性度：0.01％ F •S ；傳感器信號輸入靈敏度：0.3 μV / d 。 2.1.2  A/D轉換速度：約25次/秒；（可選 約50次/秒）；A/D內部碼50萬碼。 2.1.3  輸入信號范圍：0～30mV；調零范圍：可全量程數字調零。  2.1.4  零位溫度影響：≤0.1 μV/℃；滿量程溫度影響：≤10PPM/℃。t3E廣州南創電子科技有限公司
 2.1.5  稱重傳感器激勵電源：電壓  DC8～15V可選 (一般出廠設定為約12V )； t3E廣州南創電子科技有限公司
電流  最大輸出電流DC 250mA,具有短路過流保護。 t3E廣州南創電子科技有限公司
2.2  模擬量輸出接口 (可根據用戶需要增配) 2.2.1 模擬量輸出信號：4～20mA ；1～5V可選 。 2.2.2 輸出負載特性： 4～20mA  負載電阻 ≤750Ω；  t3E廣州南創電子科技有限公司
1～5 V   負載電阻 ≥10 kΩ；  t3E廣州南創電子科技有限公司
2.2.3 準確度： ≤ 0.1 ％。 （采用脈寬調制技術,分辨率1/10000。） t3E廣州南創電子科技有限公司
備注： 根據用戶需要亦可增加雙路模擬量輸出。 2.3  串行通信接口 (可根據用戶需要增配) 2.3.1 接口形式: t3E廣州南創電子科技有限公司
20mA串行電流環接口；RS-232或RS-485串行接口。（用戶可任選一種） 2.3.2 波特率： 1200 / 2400 / 4800 / 9600 bit任選。 2.4  繼電器輸出接口2只 (分別為上限，下限控制繼電器) 2.4.1 輸出形式：為兩個常開/常閉觸點。  t3E廣州南創電子科技有限公司
t3E廣州南創電子科技有限公司
2.4.2 觸點容量：AC 250 V  5 A 或 AC 380 V  3 A 。 t3E廣州南創電子科技有限公司
2.5  顯示形式: 6位0.5″高亮度紅色LED數碼管（顯示重量值）和光柱指示（一般為顯示輸出D/A電流值，以及判斷電流輸出是否開路）。 2.6  功耗：約10 VA。 2.7  結構形式及外型尺寸 t3E廣州南創電子科技有限公司

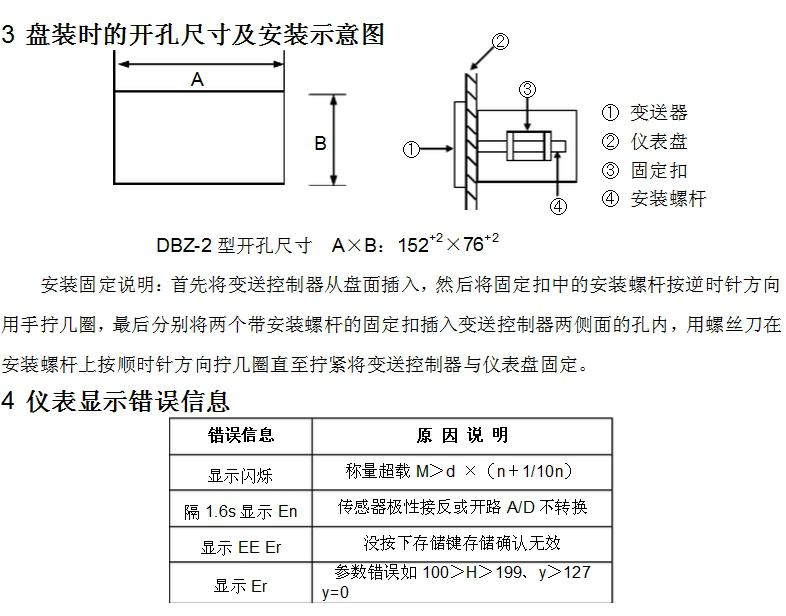

DBZ-2 盤裝式：160×80×260mm(寬×高×深) 開孔152＋t3E廣州南創電子科技有限公司
2×76＋t3E廣州南創電子科技有限公司
2mm(寬×高)。  t3E廣州南創電子科技有限公司
2.8  重量： DBZ-2型約2.38 kg 。 2.9  使用環境條件： t3E廣州南創電子科技有限公司
2.9.1 電源：電壓AC220±  V；頻率：50Hz 2.9.2 溫度：－20～60℃ t3E廣州南創電子科技有限公司
2.9.3 濕度：40℃（10～85）%RH 2.9.4 無腐蝕性氣體和強電磁干擾場合t3E廣州南創電子科技有限公司
